TP2 新品发布

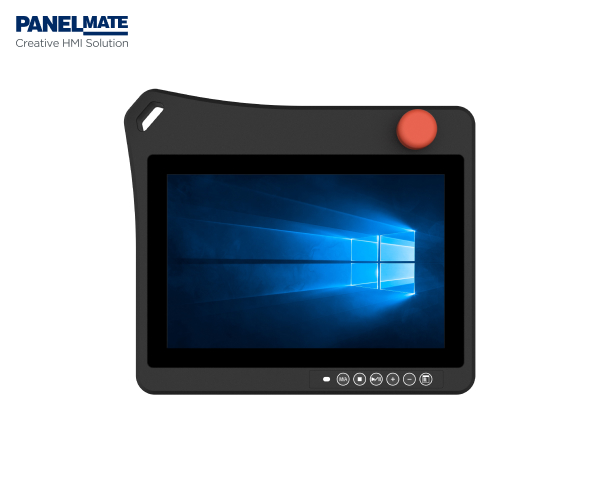

示教器

产品特点

·适用于操控机器人的10.1" 示教器，1280x800高清分辨率

·IP防护等级：整机IP54

·外观人体工学设计，舒适轻松的操控性

·示教器右下角设有按键，可快速访问自定义功能

·可双手操作的显示器大小，肩带和握柄采用人体工程学设计，防止工作疲劳

·系统框架接地保护（GPE）设计

·可选R2（IDD-LINK4），视频与USB通过单一CAT6网线传输，传输距离可达100米

·支持Win7，Win8，Win10，Win11，Linux等操作系统

·DC 24V供电

文档下载

产品规格书下载 EN_DataSheet Download 更多文档下载

命名规则规格

外壳

前面板：铝镁合金后罩：ABS+PC
接口

包含急停+24V电源+3位使能开关+DVI-D+USB In信号

电源输入

DC 24V
功率

5W

产品尺寸（WxHxD）

279mm x 228.6mm x 80.6mm（10.98" x 9" x 3.17"）
净重

1.4kg

屏幕类型

10.1" WXGA TFT
分辨率

1280 x 800
最大色彩

16.7M
显示区域（WxH）

216.96mm x 135.60mm (8.54" x 5.34")
背光

LED
背光MTBF（小时）

30000hrs
Pixel Pitch（HxV）

0.1695 x 0.1695
亮度cd/m2

400cd / m2
对比度

800:1
视角

(L)85 / (R)85 / (U)85 / (D)85

触摸屏类型

单点电阻触摸屏&多点电容触摸屏
透光率

>85%
控制器

USB接口
驱动支持

Windows7, Window8, Windows10, Windows11, Linux, etc
多点触屏

10 points
表面硬度

电阻触屏：莫氏硬度> = 3H ，电容触屏：莫氏硬度7H

操作温度

-20~70℃
存储温度

-30~70℃
相对湿度

5~95%（无凝结）
工作时冲击

操作时10G最大加速值（持续11ms），符合IEC 60068-27
工作时震动

操作时随机振动频率：5~500HZ，1Grms@with HDD;2Grms@with SSD，符合IEC 60068-2-64
EMC

CE/FCC Class A
防护等级

整机IP54
